用途
OA機器、計測機器、医療機器、セキュリティー、LCD、レーザーダイオードモジュール

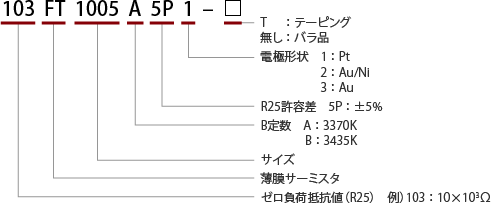

形式
外形寸法図
定格
| 形名 | R25※1 | R25許容差 | B定数※2 |
熱放散定数 ｍW/℃ |
熱時定数 s※3 |
定格電力 mW at 25℃ |
使用温度範囲 ℃ |
||
|---|---|---|---|---|---|---|---|---|---|
| 1:Pt | 2:Au/Ni | 3:Au | |||||||
| 103FT1005 | 10.00kΩ | ±5% | 3370K±1% | 約0.3 | 約1.0 | 1.5 | -40 〜 +250 (+350) |
-40 〜 +125 |
-40 〜 +250 |
| 3435K±1% | |||||||||
| 503FT1005 | 50.00kΩ | 3370K±1% | |||||||
| 3435K±1% | |||||||||
| 364FT1005 | 360.0kΩ | 3370K±1% | |||||||
※1：25℃におけるゼロ負荷抵抗値 ※2：25℃、85℃におけるゼロ負荷抵抗値より算出
※3：静止空気中にて測定
性能-表形式
| 試験名 | 条件 | 判定基準 |
|---|---|---|
| 自然落下 | H=0.75m 3回 楓板上 | △R、△B±1％ |
| 絶縁抵抗 | DC100V | 100MΩ以上 |
注意事項
・実装方法については、ご相談下さい。
・使用温度範囲を超えた高温域(350℃まで)でご検討の際はご相談下さい。
