用途
電子体温計、温度計、医療機器、制御機器、携帯機器、充電池パック、HE機器、 温水便座、セキュリティー、LCD、電気自動車

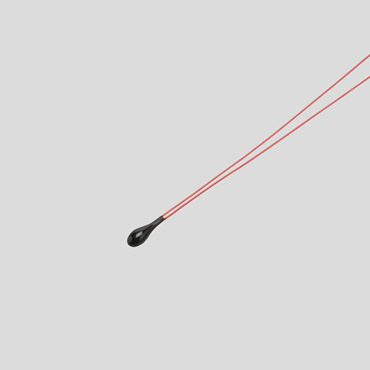

形式
外形寸法図
定格
| 形名 | R25※1 | R25許容差 | B定数※2 |
熱放散定数 ｍW/℃ |
熱時定数 s※3 |
定格電力 mW at 25℃ |
使用温度範囲 ℃ |
|---|---|---|---|---|---|---|---|
| 212ET | 2.10kΩ | ±3% | 3850K±1% | 約0.7 | 約3.4 (約3.2) |
3.5 | −40〜+90 |
| 402ET | 4.00kΩ | 3100K±1% | |||||
| 582ET | 5.80kΩ | 3614K±1% | |||||
| 902ET | 9.00kΩ | 3470K±1% | |||||
| 103ET | 10.0kΩ | 3250K±1% | |||||
| 203ET | 20.0kΩ | 3450K±1% | −40〜+100 | ||||
| 303ET | 30.0kΩ | 3760K±1% | |||||
| 403ET | 40.0kΩ | 3525K±1% | |||||
| 413ET | 41.0kΩ | 3435K±1% | |||||
| 503ET | 50.0kΩ | 4055K±1% | |||||
| 593ET | 59.0kΩ | 3617K±1% | |||||
| 833ET | 83.0kΩ | 4013K±1% | |||||
| 104ET | 100kΩ | 4132K±1% | −40〜+90 | ||||
| 224ET | 226kΩ | 4021K±1% | −40〜+100 | ||||
| 234ET | 232kΩ | 4274K±1% | |||||
| 103ETB | 10.0kΩ | ±1%、±2% | 3435K±1% | −40〜+90 |
（ ）内はET-1の値
※1：25℃におけるゼロ負荷抵抗値
※2：25℃、85℃におけるゼロ負荷抵抗値より算出
※3：静止空気中にて測定
| 形名 | R37※1 | R25許容差 | B定数※2 |
熱放散定数 ｍW/℃ |
熱時定数 s※3 |
定格電力 mW at 25℃ |
使用温度範囲 ℃ |
|---|---|---|---|---|---|---|---|
| 503ET-3H | 29.937kΩ | ±1.08% | 3944K±0.5% | 約0.7 | 約0.8 | 3.5 | −40〜+100 |
※1：37℃におけるゼロ負荷抵抗値
※2：30℃、45℃におけるゼロ負荷抵抗値より算出
※3：オイル中にて測定
